und so habe ich das neue Schaltgestänge gebaut

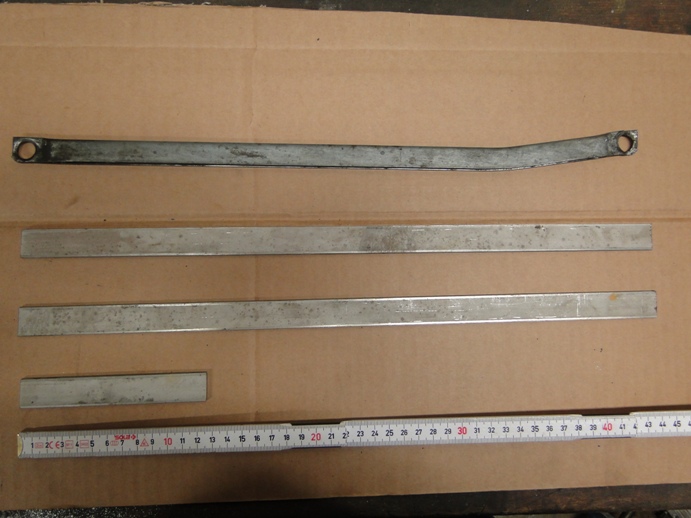

Material:
2 x Flachstahl V4A  440 mm x 10mm x 2mm
1 x Flachstahl V4A 125 mm x 10mm x 2 mm

Marerial zuschneiden
1 x 440 mm Flachstahl an einem ende im

winkel von 9 grad schräg absägen

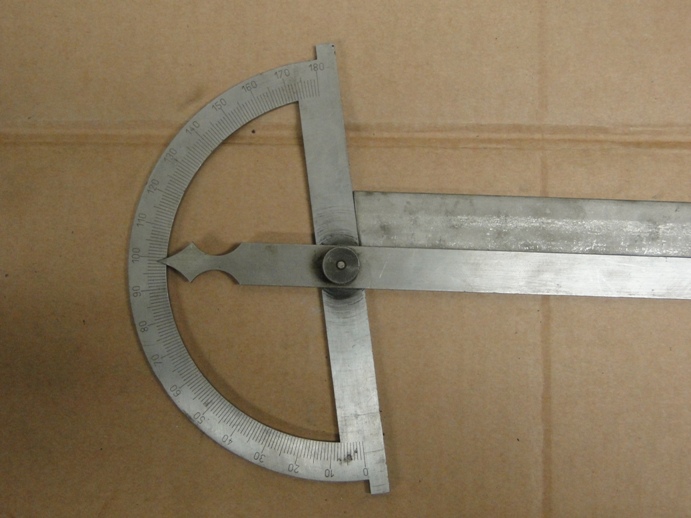

winkel überprüfen

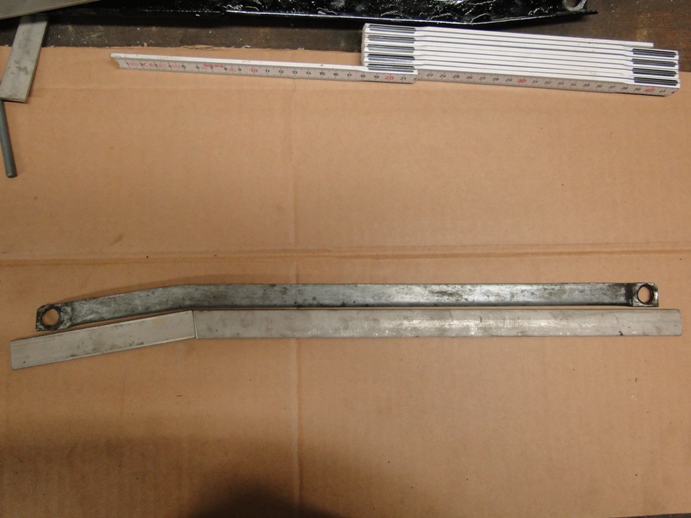

den kurzen und den schräg abgesägten Flachstahl
  zusammen legen das alte darauf legen und

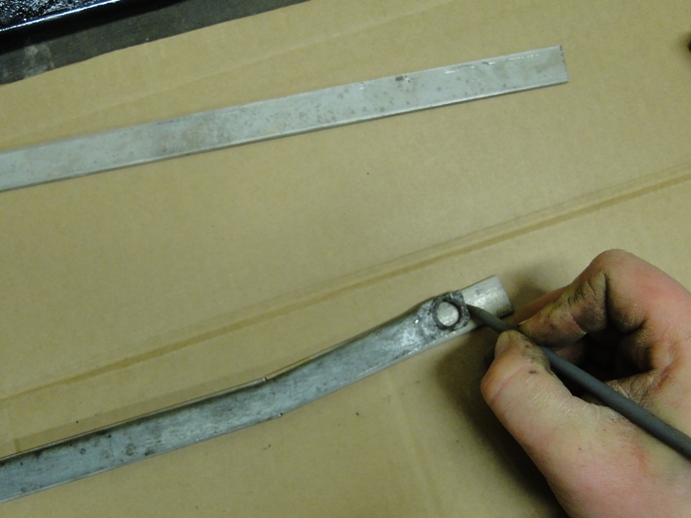

gesamtlänge anzeichenen und die löcher nicht vergessen

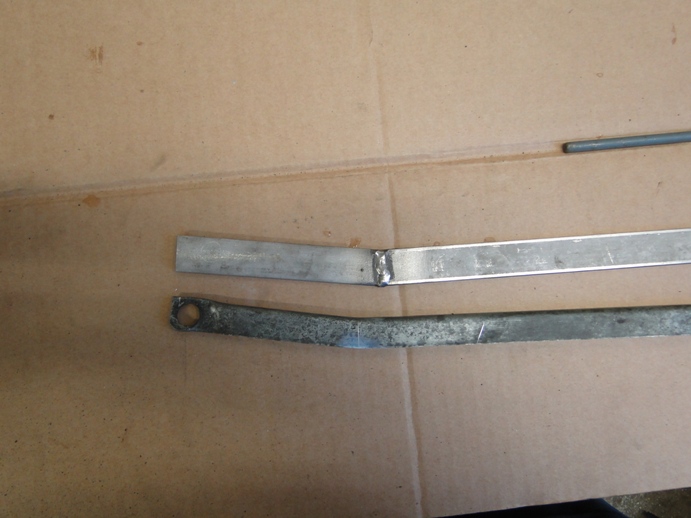

beide Teile zusammen Schweißen
im Winkel muß man etwas ausschleifen da sonnst
  der neue Hebel nicht am Deckel vorbeikommt und

den zweiten Streifen zurecht biegen

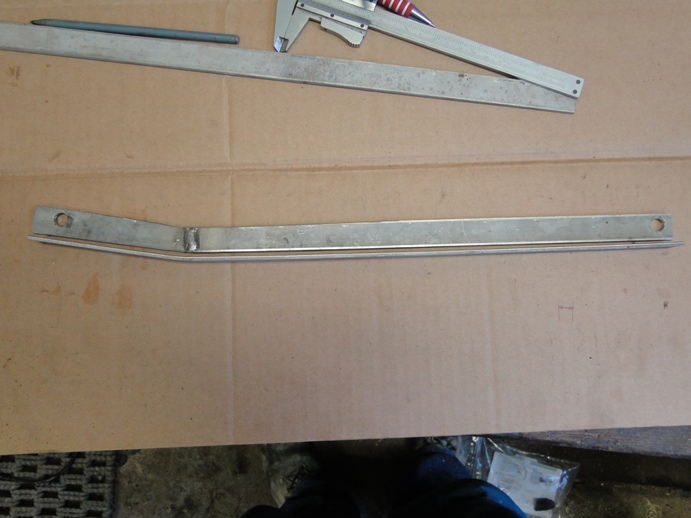

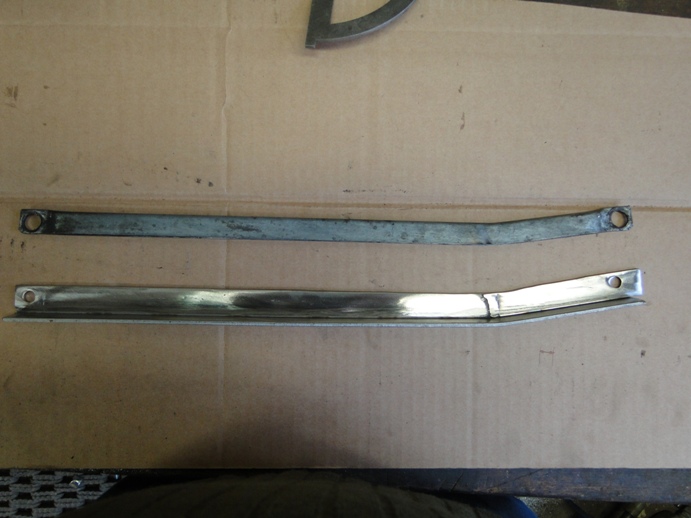

und nun beide zusammen schweißen
bei den beiden Bolzen habe ich einfach M8
  Gewinde drauf geschnitten und so kann ich das
  spiel genau einstellen
